Что такое цилиндр экструдера?

Экструдеры являются жизненно важными компонентами в различных отраслях промышленности, особенно в производстве пластмасс, пищевой промышленности и металлообработке. Неотъемлемой частью экструдера является цилиндр экструдера, который в сочетании со шнеком играет важнейшую роль в обработке материала. В этой статье рассматриваются структурные характеристики, классификации и аспекты обслуживания шнеков и цилиндров экструдеров, что дает полное представление об этих компонентах.

Ⅰ. Структурные характеристики шнека и цилиндра экструдера

цилиндр экструдера и шнек являются основными элементами экструзионной системы. Вместе они облегчают транспортировку, нагрев, смешивание и формование сырья. Углубимся в их конструктивные характеристики:

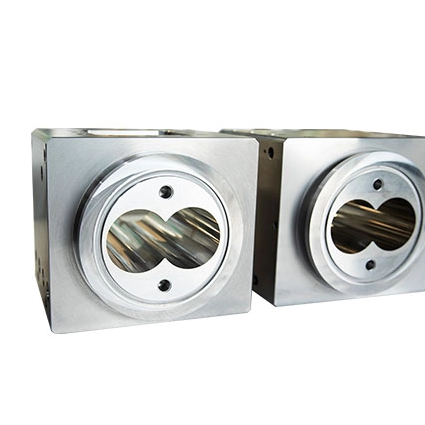

1. Структура цилиндра экструдера

Ствол представляет собой цилиндрическую деталь из высокопрочной стали, в которой находится винт. Его основные функции включают удержание обрабатываемого материала и поддержание соответствующих условий температуры и давления. Ключевые особенности включают в себя:

• Состав материала: Часто изготавливаются из закаленной стали или сплавов, способных выдерживать высокое давление, температуру и износ.

• Система отопления и охлаждения: Оснащен нагревательными лентами или змеевиками и охлаждающими каналами для регулирования температуры во время процесса экструзии.

• Внутренняя подкладка: Может иметь биметаллическую подкладку для повышения износостойкости.

2. Конструкция шнека экструдера

Винт представляет собой спиральное устройство, вращающееся внутри цилиндра. Он отвечает за транспортировку и обработку материалов, подвергая их воздействию сдвигающих сил и температуры. Ключевые особенности включают в себя:

• Винтовые полеты: Спиральные выступы, которые перемещают материал вперед.

• Зоны: разделены на зоны подачи, сжатия и дозирования, каждая из которых служит определенной цели.

• Материал: Обычно изготавливается из азотированной стали или других износостойких сплавов.

• Вариативность дизайна: Винты изготавливаются по индивидуальному заказу в зависимости от типа материала и требований применения.

Ⅱ. Классификация шнекового цилиндра экструдера

Цилиндры шнеков экструдеров классифицируются в зависимости от конструкции, функции и применения. Вот основные классификации:

1. На основе конструкции винта

• Одновинтовой ствол: Имеет один винт и широко используется в таких областях, как экструзия пластмасс.

• Двухвинтовой ствол: Содержит два шнека и подходит для более сложных задач обработки, таких как смешивание и компаундирование материалов.

• Многошнековые стволы: Используется в специализированных отраслях, таких как фармацевтика, требующих точной обработки.

2. В зависимости от типа ствола

• Гладкоствольный ствол: Обычно используется для материалов с высокими смазывающими свойствами.

• Рифленая бочка: Содержит канавки в зоне подачи для улучшения захвата материала и предотвращения проскальзывания.

3. На основе приложения

• Пластиковая Экструзия: Для производства труб, листов и пленок.

• Пищевая экструзия: Используется для производства закусок, кормов для домашних животных и макарон.

• Металлическая Экструзия: Обрабатывает такие материалы, как алюминий и медь.

Ⅲ. Характеристики шнека и цилиндра экструдера

Понимание характеристик шнеков и цилиндров экструдеров необходимо для оптимизации производительности и обеспечения качества продукции.

1. Высокая износостойкость

Цилиндры и шнеки экструдеров подвергаются воздействию абразивных материалов и высоких температур, что требует высокой износостойкости. Производители добиваются этого, используя закаленную сталь или добавляя износостойкие покрытия.

2. Контроль температуры

Точное регулирование температуры имеет решающее значение в экструзии. Нагревательные элементы и системы охлаждения в стволе обеспечивают равномерное распределение тепла, сводя к минимуму термическую деградацию.

3. Совместимость материалов

Выбор конструкции шнека и цилиндра зависит от обрабатываемого материала. Например, для коррозионно-активных материалов требуются бочки с коррозионностойкой облицовкой.

4. Техническое обслуживание и ремонт шнеков и цилиндров экструдеров.

Регулярное техническое обслуживание обеспечивает оптимальную производительность и продлевает срок службы компонентов экструдера. Ключевые практики включают в себя:

• Инспекция: Регулярные проверки на предмет износа, трещин и коррозии.

• Очистка: Удаление отложений материала для предотвращения загрязнения.

• Смазка: Обеспечение плавной работы и снижение трения.

План ремонта сварочных работ после износа шнека экструдера

Если на шнеке экструдера появляются признаки износа, ремонтная сварка является экономически эффективным решением. Шаги включают в себя:

1. Подготовка: Очистка изношенной поверхности и удаление поврежденного материала.

2. Сварка: Нанесение износостойкого сварочного материала для восстановления первоначальных размеров.

3. Послесварочная обработка: Шлифование и полировка для достижения гладкой поверхности.

4. Проверка качества: Обеспечение соответствия отремонтированного винта эксплуатационным стандартам.

5. Операционная эффективность

Эффективность экструдера зависит от точного взаимодействия шнека и цилиндра. Ухоженный ствол сводит к минимуму потери энергии и обеспечивает стабильное качество продукции.

Часто задаваемые вопросы

Из каких частей состоит экструдер?

Экструдер состоит из нескольких основных компонентов:

• Хоппер: Подает сырье в бочку.

• Бочка: Вмещает винт и регулирует температуру.

• Винт: Транспортирует и обрабатывает материалы.

• умереть: Придает обрабатываемому материалу желаемую форму.

• Двигатель и система привода: Обеспечивает силу вращения винта.

• Системы отопления и охлаждения: Регулируйте температуру экструзии.

Что такое винтовой ствол?

A винтовой ствол представляет собой комбинацию винта и ствола. Вместе они:

• Транспортировка сырья.

• Примените тепло и давление.

• Облегчает смешивание и гомогенизацию.

• Доставьте обработанный материал в матрицу для формования.

Что такое двойной экструдер?

A двойной экструдер использует два винта в одном стволе. Двойные экструдеры можно разделить на вращающиеся в одном направлении (шнеки вращаются в одном направлении) или в противоположных направлениях (шнеки вращаются в противоположных направлениях). Ключевые особенности включают в себя:

• Превосходные возможности смешивания.

• Улучшенная обработка материалов.

• Универсальность в обработке различных типов материалов.

Область применения включает производство пластиковых компаундов, пищевых продуктов и фармацевтических препаратов.

Каково назначение экструдера?

Основное назначение экструдера — переработка сырья в готовый продукт или полуфабрикат. Конкретные функции включают в себя:

• Формирование: Производство труб, пленок и профилей.

• Смешивание и компаундирование: Гомогенизация различных материалов.

• плавление: Преобразование твердых материалов в расплавленное состояние.

• Гранулирование: Формирование гранул для дальнейшей обработки.

Анализ данных и сравнение продуктов

Чтобы подчеркнуть универсальность цилиндров экструдеров, в следующей таблице сравниваются одношнековые и двухшнековые экструдеры:

Особенность	Одношнековый экструдер	Двухшнековый экструдер
Эффективность смешивания	Умеренный	Высокий
Погрузочно-разгрузочные работы	Ограничено определенными материалами	Подходит для различных материалов
Расходы	Ниже	Выше
Обслуживание	Полегче	Более сложный
Приложения	Основные задачи экструзии	Сложные задачи компаундирования

Заключение

цилиндр экструдера является важнейшим компонентом экструзионных систем, облегчающим преобразование сырья в готовую продукцию. Понимая его структуру, классификацию и требования к техническому обслуживанию, отрасли могут оптимизировать свои процессы и обеспечить высококачественную продукцию. Будь то обработка пластмасс, пищевая промышленность или металлообработка, тщательный выбор и обслуживание цилиндров и шнеков экструдеров имеют важное значение для успеха в работе.
